Технические характеристики сетевого лидара АК-3
Лидар АК-3 включает:
- лазер Nd:YAG с преобразованием частоты во вторую (532 нм) и третью (355 нм) гармоники;
- эксимерный лазер на XeCl на длине волны 308 нм;
- устройства для коллимации направляемого в атмосферу излучения;
- полуволновую пластинку, установленную в канал вывода излучения на 532 нм;
- приёмный телескоп с механической отсечкой сигнала ближней зоны;
- приёмный анализатор;
- фотоприёмный комплекс для счета фотонов (четыре ФЭУ с усилителями-дискриминаторами, два двухканальных счетчика фотонов);
- электронный блок синхронизации;
- персональный компьютер с программами управления работой лидара и обработки данных зондирования.

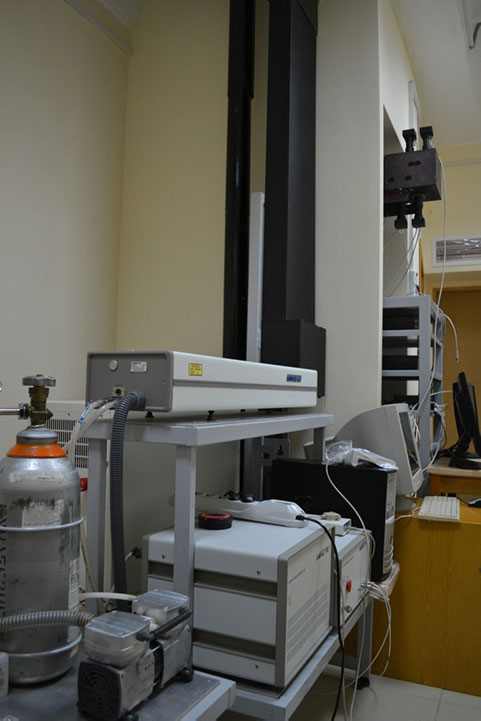

На фотографиях ниже представлен внешний вид сетевого лидара АК-3
 |  |
энергия в импульсе на длине волны 355 нм ................................................................. 180 (110) мДж
энергия в импульсе на длине волны 532 нм ................................................................ 480 (280) мДж
частота повторения ...................................................................................................................... 10 Гц
расходимость излучения ......................................................................................................... 0,2 мрад
энергия в импульсе на длине волны 308 нм ............................................................................. 20 мДж
частота повторения .................................................................................................................... 100 Гц
расходимость излучения ................................................................................................... 0,5 × 1 мрад
оптическая схема ....................................................................................................................... Ньютона
диаметр главного параболического зеркала .............................................................................. 635 мм
фокусное расстояние ................................................................................................................ 2540 мм
механическая отсечка ближней зоны ............................................................................................... да
Две сменяемых плиты с наборами спектральных элементов.
Набор №1:
- 2 канала с разным пропусканием на 308 нм
- 2 канала с разным пропусканием на 355 нм
Набор №2:
- 2 канала с разным пропусканием на 355 нм
- 2 поляризационных канала на 532 нм
число рабочих каналов ........................................................................................................................... 4
тип фотоприёмного устройства .................................................................. ФЭУ Hamamatsu R7207-01
диапазон входных частот .............................................................................................. от 0 до 200 МГц
разрядность строба накопления .................................................................................................. 16 бит
количество стробов накопления по каждому каналу ............................................................... 32 Кслов
